Монтаж конвекторов FV

Строительные рекомендации

Для того чтобы конвекторы исправно функционировали, необходимо соблюдать несколько общих правил.

  • Конвекторы должны устанавливаться горизонтально с теплообменником ближе к окну. Верхние края корпуса конвертора должны быть ровными (без изгибов и преломления), чтобы была обеспечена надлежащая функция декоративной решетки.
  • Внутрипольные конвекторы рекомендуется устанавливать на расстоянии не более 100 мм от стены/окна.
  • Внутрипольные конвекторы рекомендуем подключит через регулирующее резьбовое соединение. Подключение к теплообменнику есть на внутренную резьзбу G «. После подключения конвектора к разводу воды необходимо из теплообменника выпустить воздух и выполнить испытание под давлением.
  • Перед залитием бетоном необходимо конвектор выравнить с помощью установочных винтов и зафиксировать к полу фиксирующими анкерами.
  • Фиксирующие анкеры увеличивают монтажную ширину нижней стороны внуитрипольного конвектора с каждой стороны на 42 мм.
  • Кроме того, при бетонировании конвектор можно нагрузить их вертикально.
  • При бетонировании конвектора необходимо пользоваться распорками, чтобы он не прогнулся в продольном направлении. Для этого в конвекторе имеются специальные распорки. После завершения бетонирования распорки легко достаются.
  • Заливая конвектор бетоном или ангидридом, необходимо тщательно уплотнить все в него ведущие отверстия так, чтобы они не были залиты строительными материалами. Также рекомендуем изолировать короб конвектора от влажности.
  • Если конвектор не заливается бетоном, то используется один из вариантов установки конвектора в двойной пол. Стандартный вариант конвектора не является самонесущим.
  • С наружной стороны, вдоль теплообменника, рекомендуем оснастить короб конвектора тепловой изоляцией (напр., полиэстером), чтобы не происходило утечек тепла в пол.
  • У конвектора с вентилятором рекомендуем сделать фиксацию и звукоизолясию образом залития жидково бетона под дно короба и вдоль боковин.
  • Чтобы во время строительных работ в конвектор не попали загрязнения, рекомендуем оставить на нем защитную плиту на протяжении всех стоительных работ. В состав стандартной поставки входит ДВП плита, не предназначенная для хождения по ней, которая служит лишь для охраны внутрипольного конвектора от мелких загря. ОСП-плиту повышенной стойкости можно заказать отдельно.
  • Вентиляторы закреплены к коробу конвектора магнитами. В вариантах с нержавеющими вариантами они закреплены текстильной застежкой (липучкой). Система позволяет изъять вентиляторы из конвектора в процессе монтажа, чтобы не повредить и не загрязнить их. Кроме того, вентиляторы можно достать и почистить в процессе эксплуатации, предварительно отключив их. Во всех модельных линейках, кроме линейки Pool, вентиляторы установлены так, чтобы поток воздуха шел прямо на окно.
  • Проект электрической проводки должны разрабатывать лица с соответствующей к валификацией согласно действующим нормативам.
  • Монтаж и сервисное обслуживание электропроводки выполняет опытное лицо с соответствующей электротехнической квалификацией.
  • До ввода конвектора в эксплуатацию необходимо выполнить ревизию электрического оборудования в соответствии с действующими нормативами.

Варианты установки в фальшпол

Специальные стойки для монтажа внутрипольного конвектора в двойной пол предлагают эффективное и стабильное решение. Стойки изготовлены из стального материала без лакокрасочного покрытия и подходят для установки в двойных полах вплоть до глубины 500 мм. Стойки для монтажа в двойные полы подходят для вариантов конвекторов Optimal-V, Energy, Variant F2V a F4V. Учитывая специфику конструкции конвекторов KORAFLEX Pool-V, данный тип конвекторов не рекомендуется устанавливать на стойках в двойные полы.

Стойка для низкого двойного пола SZP-03

Внутрипольный конвектор оснащен арматурными профиламистойками с установочными винтами, которые выравнивают конвектор до требуемой высоты. Винты необходимо закрепить к полу так, чтобы была обеспечена их неподвижность. Арматурные профили не входят в состав стандартного конвектора и их невозможно установить дополнительно. Болты позволяют отрегулировать максимальную высоту, которая макс. на 30 мм больше высоты самого конвектора. Рекомендируем для глубины двойного пола высокого макс. на 30 мм чем строительная высота конвектора.

Стойка для двойного пола средней высоты SZP-10

Это индивидуальное решение, которое подходит для всех проектов с более высокими двойными полами. Это более массивный вариант подставок для низких двойных полов, оснащенных одной опорой дна конвектора. Точное техническое исполнение согласовывается непосредственно с заказчиком. Рекомендируем для глубины двойного пола высокого макс. на 100 мм чем строительная высота конвектора.

Стойка для высокого двойного пола SZP-30

Индивидуальные решения для высоких двойных полов. Армированный вариант подставок для двойного пола, с двумя опорами дна конвектора. Точное техническое исполнение согласовывается непосредственно с заказчиком. Рекомендируем для глубины двойного пола высокого макс. на 300 мм чем строительная высота конвектора.

Учитывая необходимость конструкционных изменений короба, стойки необходимо заказывать одновременно с внутрипольными конвекторами! Некоторые типы стойек для двойных полов входят в состав самого внутрипольного конвектора.

1 внутрипольный конвектор с вентилятором, 2 отопительный теплообменник, 3 вентилятор, 4 декоративная решетка, 5 декоративная F-рамка, 6 фиксаторные анкеры, 7 установочные болты, 8 окно, 9 чистый пол, 10 мастика для заделки швов, 11 дилатационный зазор, 12 изоляция, 13 бетонный наполнитель, 14 черный пол

Подключение внутрипольных конвекторов

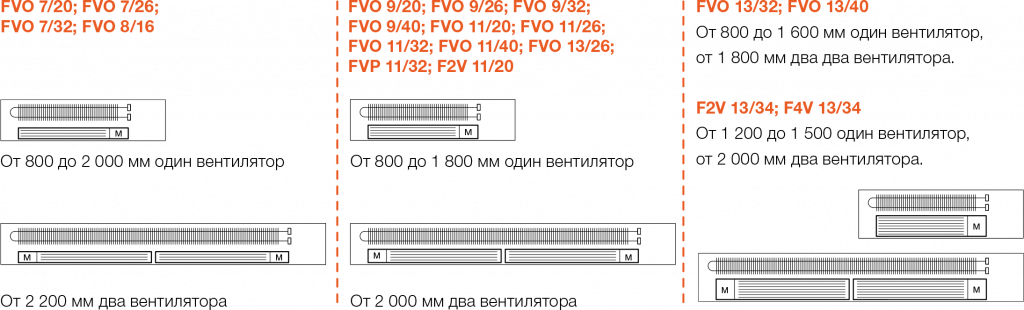

Типы коробов в зависимости от положения подачи воды и заниженные боковины для соединения в серию

Заниженные боковины коробов используются тогда, когда желательно скрыть соединение конвекторов между собой (гладкий ряд конвекторов по периметру помещения, напр., административные здания, рестораны, отели и т. п.). При заказе декоративной решетки необходимо в коде заказа указать, что декоративная решетка будет использоваться для конвектора с заниженной боковиной.

Количество вентиляторов в конвекторе
