Конвектор Koraflex Extra FKX

Koraflex Extra FKХ — наиболее широкая модельная линейка внутрипольных конвекторов. Оцинкованный стальной короб покрытый черной лаковой краской, с возможностью выбора декоративной рамки типа U, F или Cross, а также широким выбором исполнения закрывающих решеток.

Вариант Economic — оцинкованный стальной короб покрытый черной лаковой краской, неокрашенный теплообменник.

Вариант Exclusive — покрытая черной лаковой краской оцинкованная сталь (аналогично модели Economic), покрытый черной лаковой краской RAL 9005 теплообменник.

Технические характеристики конвектора Koraflex Extra FKX

Глубина70, 90, 110, 130, 190, 300, 450 мм
Ширина140, 200, 260, 320, 400 мм
Длина800—3 000 мм (по 100 мм)
Мощностьот 41 до 3 480 Вт
Макс. рабочее избыточное давление1,2 МПа
Макс. рабочая температура110 °C
Соединительная резьбавнутренняя G ½"
Информация:При необходимости подсоединения к отопительной системе слева достаточно повернуть теплообменник во внутрипольном конвекторе на 180°. Подходящие решетки –Cross – проектное решение – заказывается одновременно с конвектором. Конвектор оснащен рамкой, на которую можно установить декоративную решетку Cross.

Комплектация Koraflex конвектора Extra FKX

В стандартный комплект поставки входят

  • оцинкованный стальной короб покрытый черной лаковой краской RAL 9005
  • модель Economic – неокрашенный Al/Cu теплообменник с воздухоотводчиком
  • модель Exclusive – покрытый черной лаковой краской Al/Cu теплообменник с воздухоотводчиком
  • анодированная рама из Al, U-образный профиль цвета натурального алюминия
  • Установочные винты с возможностью нивелирования в пределах 25 мм для компенсации неровностей пола (до 8 штук в зависимости от длины конвектора)
  • фиксирующие анкеры для крепления желоба к полу (4 шт)
  • распорки жесткости корпуса для установки и бетонирования
  • закрывающая панель из ДВП, защищающая теплообменник от попадания пыли и мусора во время строительных работ
  • инструкция по монтажу корпуса
  • надежная упаковка

Спецификация по выбору

  • декоративная решетка на выбор
  • высокопрочная износостойкая декоративная решетка Cross - это проектное решение – решетка заказывается вместе с конвектором – подробнее см. стр. 125
  • цвет анодированной рамы из Al — натуральный алюминий, светлая или темная бронза, покрытие лаковой краской любого цвета палитры RAL для U-образного профиля
  • цвет анодированной рамы из Al — натуральный алюминий, светлая или темная бронза, покрытие лаковой краской любого цвета палитры RAL для F-образного профиля
  • источник постоянного тока 24 В DC
  • термостат для работы от напряжения 24 В DC или 220/230 В AC
  • термопривод для работы от напряжения 24 В DC или 230 В AC, длина кабеля 2,5 м или 5 м
  • стойки для установки в фальшполы
  • резьбовые соединения, термостатический клапан и термостатическая головка с капиллярной трубкой
  • фитинг резьбовой угольник 90° 1⁄2" × 1⁄2" для упрощенного подсоединения
  • пара гибких нержавеющих шлангов для простоты соединения длиной 10, 12 или 30 см
  • закрывающая панель повышенной прочности

Структура конвектора

1 короб конвектора

2 закрывающая декоративная решетка (заказывается отдельно)

3 закрывающая рамка

4 Al/Cu отопительный регистр

5 фиксирующие анкеры (4 шт.)

6 установочные винты

7 закрывающая панель

8 кронштейн под теплообменник

9 распорки жесткости корпуса для установки и бетонирования

Варианты рамок

Стандарт: U-рамка

По желанию клиента: F-рамка

По желанию клиента: рамка для решетки Cross (по запросу)

Подходящие решетки

Монтаж конвектора Koraflex Extra FKX

Строительные рекомендации

Для того чтобы конвекторы исправно функционировали, необходимо соблюдать несколько общих правил.

  • Правильно установленный конвектор находится в горизонтальном положении с установкой теплообменника со стороны окна. Верхние края короба конвектора не смяты и не согнуты, т.е. обеспечена правильная функциональность решетки для ходьбы и возможность вентиляции теплообменника.
  • Конвекторы рекомендуется устанавливать на расстоянии не более 100 мм от стены/окна.
  • Внутрипольные конвекторы рекомендуем подключать к трубопроводам через запорно-регулирующую арматуру. Теплообменник имеет фитинг ВР G 1⁄2. После подключения конвектора к трубопроводу необходимо из теплообменника выпустить воздух при помощи воздухоотводчика и выполнить гидравлические испытания избыточным давлением.
  • При бетонировании конвектор должен быть зафиксирован на полу при помощи анкерных болтов, которые будут препятствовать вертикальному сдвигу конвектора при его последующей заливке бетоном.
  • Фиксирующие анкеры увеличивают ширину нижней части внутрипольного конвектора с каждой стороны на 42 мм.
  • При заливке бетоном на конвектор можно оказать вертикальную нагрузку.
  • При бетонировании конвектор должен быть зафиксирован на полу при помощи анкерных болтов, которые будут препятствовать вертикальному сдвигу конвектора при его последующей заливке бетоном.
  • Во время бетонирования конвектор следует оснастить распорками, чтобы не произошло деформации короба (кроме модели FKP, у которой распорки не входят в стандартный комплект поставки). После завершения бетонирования распорки легко удаляются.
  • Если конвектор не заливается бетоном, то используется один из вариантов стоек для установки конвектора в фальшпол.
  • Чтобы предотвратить загрязнение внутренней части конвектора, рекомендуется не снимать закрывающую панель на протяжении всего времени выполнения строительных работ. Стандартная закрывающая панель не предусмотрена для ходьбы. Вы можете заказать панель повышенной прочности.
  • С наружной стороны, вдоль теплообменника, рекомендуем оснастить короб конвектора тепловой изоляцией (напр. полиэстером), во избежание утечек тепла в пол.

Монтаж в фальшпол

Специальные стойки для монтажа внутрипольного конвектора в фальшпол предлагают эффективное и стабильное решение. Стойки изготовлены из стального материала без лакокрасочного покрытия и подходят для установки в фальшполах вплоть до глубины 500 мм. Стойки для монтажа в фальшполы подходят для вариантов конвекторов Extra и Easy.

ВНИМАНИЕ! В связи с необходимостью изменения конструкции короба для данного решения, стойки необходимо заказывать одновременно с внутрипольными конвекторами!

Рекомендации по расположению отопительного теплообменника во внутрипольных конвекторах

Внутрипольный конвектор рекомендуется устанавливать на расстоянии не более 100 мм от окна. Для обеспечения максимальной мощности рекомендуется устанавливать теплообменник со стороны окна. Нисходящий поток холодного воздуха поступает в корпус конвектора. Восходящее движение обогретого воздуха затем способствует естественной циркуляции воздуха в помещении и создает завесу перед поверхностью окна.

Развернув теплообменник в корпусе конвектора на 180° можно изменить стандартное правое подключение на левое.

Подключение внутрипольных конвекторов

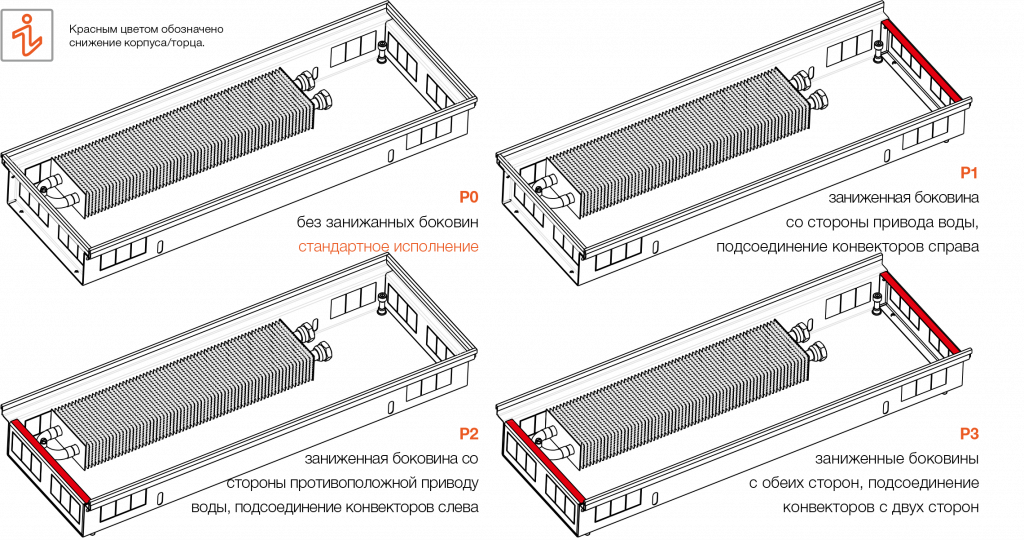

Используемый тип короба зависит от места подводки воды, в случае серийного монтажа занижается боковина короба.

Боковины короба конвектора занижаются там, где нежелательно, чтобы были видны места соединения конвекторов между собой (длинные цепи конвекторов, например, в административных зданиях, отелях и т.д.). При заказе декоративной решетки необходимо указать, что декоративная решетка будет использоваться для конвектора с заниженной боковиной.

Отдельные короба конвекторов KORAFLEX Pool FKP не соединяются друг с другом. Они изготавливаются только в варианте P0.


1 - внутрипольный конвектор без вентилятора, 2 - отопительный регистр, 3 - закрывающая решетка, 4 - декоративная U-образная рамка, 5 - декоративная F- образная рамка, 6 - установочные винты, 7 - фиксирующие анкеры, 8 - разделительная перегородка до глубины 300 мм, 9 - окно, 10 - чистый пол, 11 - герметик (силикон), 12 - температурный шов, 13 - изоляция, 14 - бетонная заливка, 15 - черновой пол
